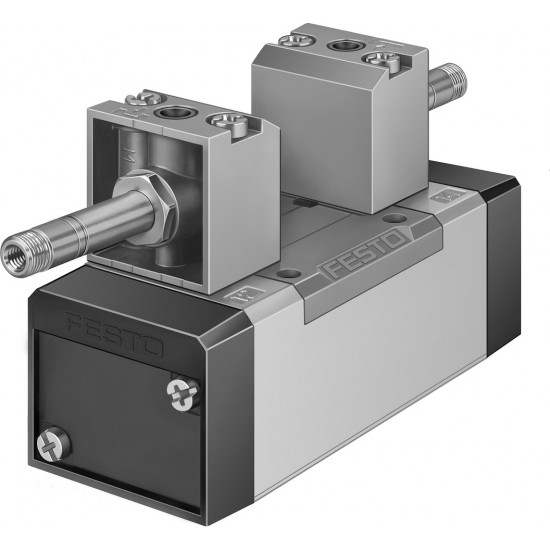

MFH-5/3G-D-1-C - VALVULA SOLEN

Função de válvula 5/3 fechado Tipo de acionamento elétrico Largura 42 mm Vazão nominal padrão 1200 l/min Conexão de trabalho pneumática Placa base, tamanho 1, de acordo com ISO 5599-1 G1/4 Tensão de alimentação Através da bobina solenoide, deve pedir-se em separado Pressão operacional 3 bar ... 10 bar Estrutura Bobina do pistão Tipo de retorno Mola mecânica Classificação marítima ver certificado Grau de proteção IP65 Diâmetro nominal 8 mm Largura do módulo 43 mm Função do escape com controle de vazão Tipo de vedação mole Posição de instalação Indiferente Norma correspondente ISO 5599-1 Acionamento manual auxiliar com acessórios com trava sem trava Código ISO 156 Tipo de comando Servopilotado Alimentação de ar piloto interno Sentido da vazão Não reversível Símbolo 00991080 Cobertura Sobreposição positiva Tempo de comutação desligado 35 ms Tempo de acionamento ligado 18 ms Pulso de teste positivo máx. com sinal 0 2200 µs Pulso de teste negativo máx. com sinal 1 3700 µs Meio de operação Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Observação sobre o meio de operação/controle Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior) Resistência à vibração Teste de transporte com grau de severidade 1 segundo FN942017-4 e EN60068-2-6 Resistência a choques Teste de choque com grau de severidade 2 segundo FN942017-5 e EN 60068-2-27 Temperatura do meio -10 °C ... 60 °C Nível de ruído 85 dB(A) Meio de controle Ar comprimido, conforme ISO 8573-1:2010 [7:4:4] Temperatura ambiente -5 °C ... 40 °C Peso do produto 520 g Conexão elétrica por bobina F, pedida separadamente Tipo de fixação Na placa de conexão com orifício de passagem Conexão do ar de comando 12 Placa de conexão tamanho 1 conforme ISO 5599-1 Conexão do ar de comando 14 Placa de conexão tamanho 1 conforme ISO 5599-1 Conexão pneumática 1 Placa de conexão tamanho 1, conforme ISO 5599-1 Conexão pneumática 2 Base de apoio tamanho 1 de acordo com ISO 5599-1 Conexão pneumática 3 Placa de conexão tamanho 1 conforme ISO 5599-1 Conexão pneumática 4 Placa de conexão tamanho 1 conforme ISO 5599-1 Conexão pneumática 5 Placa de conexão tamanho 1, conforme ISO 5599-1 Indicação sobre os materiais Conformidade RoHS Material vedações HNBR NBR Material corpo Alumínio em fundição injetada
